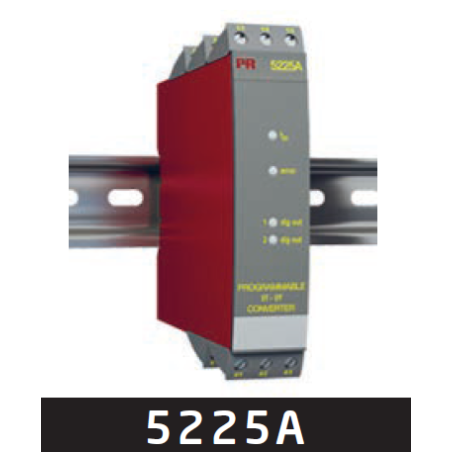

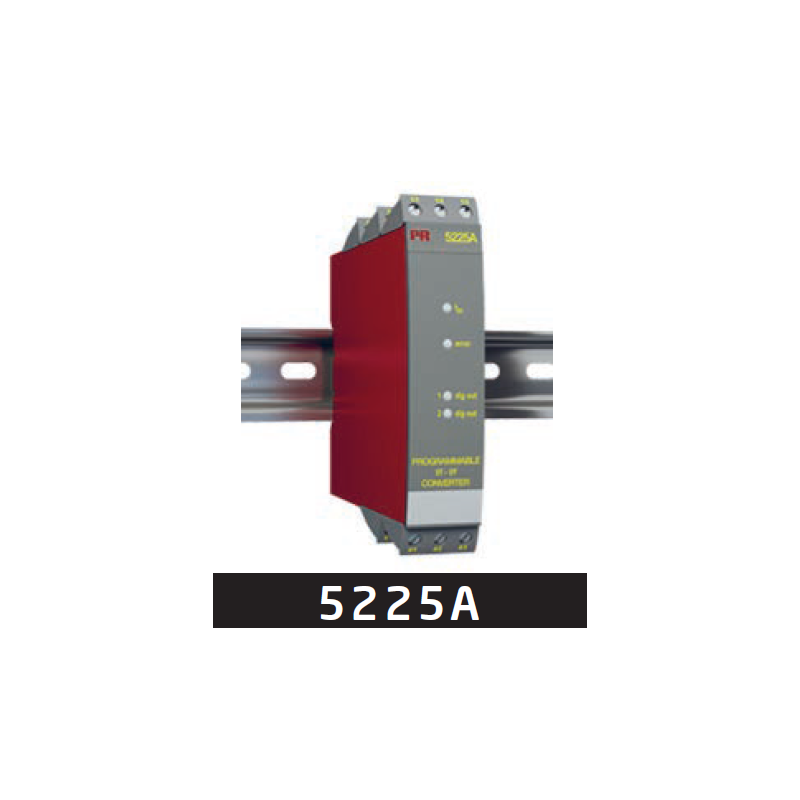

Convertor programabil f/I-f/f 5225A1

2.162,39 lei
Include TVA

Preț fără TVA: 1.787,10 lei

Livrare: 1- 2 zile

Disponibil în stoc în Iași, RO: 2 articole

5225A1

  • Ieșire: analogică + PNP/NPN
  • Condiționarea impulsurilor
  • Generator de frecvență
  • Funcții f/I și f/f simultane
  • Ieșire analogică de curent și tensiune
  • Ieșire PNP / NPN, relee opționale
  • Programabil prin PC și Loop Link
Cantitate
Ultimele produse in stoc

Funcții avansate

  • Transmițătorul 5225 poate fi configurat cu un PC standard și unitatea de comunicație Loop Link sau poate fi livrat complet configurat.

Aplicație

  • Funcția f/I realizează conversia frecvenței în curent și tensiune.
  • Funcția f/f poate fi utilizată pentru divizarea sau multiplicarea impulsurilor și ca buffer pentru colectarea trenurilor rapide de impulsuri.
  • Funcțiile simultane f/I și f/f permit obținerea unui semnal digital de ieșire scalat împreună cu ieșirea analogică.
  • Funcția generatorului de frecvență este utilizată, de exemplu, ca bază de timp sau generator de ceas.
  • Protecție la inversarea polarității intrării și alimentării.
  • Ieșiri digitale programabile, inclusiv opțiuni NPN, PNP sau releu.

Caracteristici tehnice

  • 4 LED-uri frontale care indică f în intrările active (nu NPN), ieșirile Dig.out.1 (NPN sau releul 1) și Dig.out 2 (releul 2), precum și semnalul de eroare al intrării NAMUR.
  • Ieșirea analogică de curent poate fi configurată la orice valoare de curent din domeniul 0...20 mA.
  • Domeniul ieșirii de tensiune poate fi selectat între 0...10 VDC și 0...1 VDC prin utilizarea jumperelor interne.
  • Domeniu de intrare:
    • Frecvență: 0...20.000 Hz
    • Tipuri de senzori: NAMUR, tacho, NPN, PNP, TTL, S0
  • Domeniu de ieșire:
    • Ieșire de curent și tensiune: 0...20 mA / 0...10 V
    • Ieșiri de releu: 0...20 Hz
    • Ieșire NPN și PNP ca f/f: 0...1000 Hz
    • Ieșire NPN și PNP ca generator: 0...20.000 Hz
5225A1
2 Produse

Fisa tehnica

Input
Hz, measurement range / min. span: 0...20 kHz / 0.001 Hz
Min. pulse width: 25 μs
Sensor type: All standard sensors
Output
Max. output frequency: 1000 Hz
Pulse output: NPN / PNP or relays
Relays: 2 x SPST, AC: 500 VA
Sensor supply: 5...17 VDC
V, signal range / min. span: 0...10 VDC / 0.25 VDC
mA, signal range / min. span: 0...23 mA / 5 mA
Technical Specifications
Accuracy ±0.1% of span
Ambient temperature: -20...+60°C
Channels: 1
Isolation voltage, test / operation: 3.75 kVAC / 250 VAC
Max. required power: 3.5 W
Programming: 5909 + DIP-switch
Response time: 60 ms...1000 s
Signal dynamics, input / output: - / 16 bit
Supply voltage, AC / DC: - / 19.2...28.8 VDC
Temperature coefficient ±0.01% of span / °C
Approvals
ATEX, Zone 2 : no
CCC: no
DNV: No
EAC: yes
FM, Zone 2 - DIV 2: No
IECEx, Zone 2 : no
SIL 2 Full Assessment IEC 61508 :Yes
SIL 2, Hardware Assessment: No
UL 61010 / 508 / 913: No
Application guide
Concurrent f/I and f/f: Yes
Digital ON/OFF signal input: Yes
Frequency to analog converter: Yes
Process signal calibration:Yes
Pulse converter / scaler: Yes
Relay output: Yes
