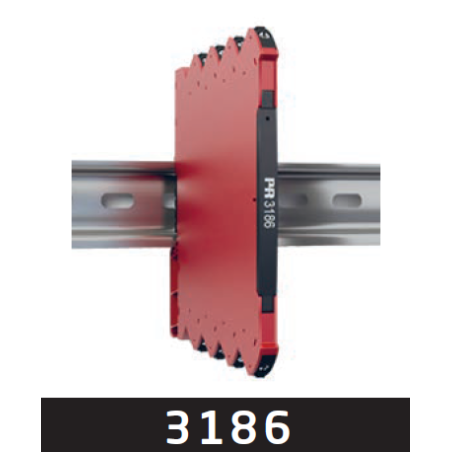

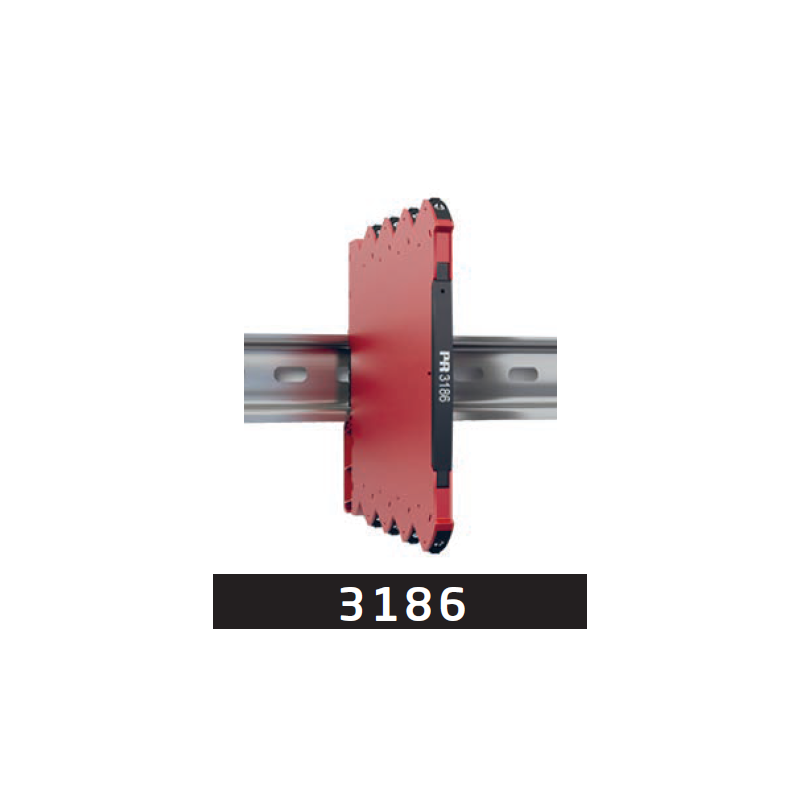

Izolator pentru transmițător cu 2 fire 3186A1

Caracteristici funcționale

• 3186A este un izolator 1:1 pentru transmițător cu 2 fire, alimentat din bucla de ieșire, care alimentează și măsoară semnale pasive de intrare.
• 3186B este un izolator de curent 1:1 cu 2 fire, alimentat din bucla de ieșire, care măsoară semnale active de intrare.
• Izolația ridicată pe 4 porturi asigură suprimarea supratensiunilor, protejează sistemul de control împotriva fenomenelor tranzitorii și a zgomotului și elimină buclele de masă.
• Dispozitivul poate fi montat în zona sigură sau în zonele 2 / Divizia 2 și este aprobat pentru aplicații navale.

Caracteristici tehnice

• Dispozitivul este alimentat de tensiunea buclei sistemului gazdă.
• Precizie excelentă de conversie, mai bună de 0,05% în domeniul 3,8…20,5 mA.
• Timp de răspuns rapid < 5 ms.
• Domeniu larg de alimentare, de la 6...35 V.
• Cădere redusă de tensiune între intrare și ieșire, tipic 2,5 V (3186A).
• Cădere redusă la intrare ≤ 3 V (3186B), chiar și când terminalelor de ieșire nu li se aplică alimentarea buclei.
• NAMUR NE21, NE43.
• Raport semnal/zgomot excelent > 60 dB.
• Izolație galvanică ridicată de 2,5 kVAC.
• Intrările și ieșirile sunt flotante și separate galvanic.
• Domeniu larg al temperaturii ambiante: -25...+70°C.

Montare / instalare

• Carcasa îngustă de 6,1 mm permite montarea a până la 163 de unități pe metru.
• Montare pe șină DIN, cu până la 326 de canale pe metru.
• Unitățile pot fi montate alăturat, orizontal și vertical, fără spațiu de aer, pe o șină DIN standard, chiar și la o temperatură ambiantă de 70°C.
