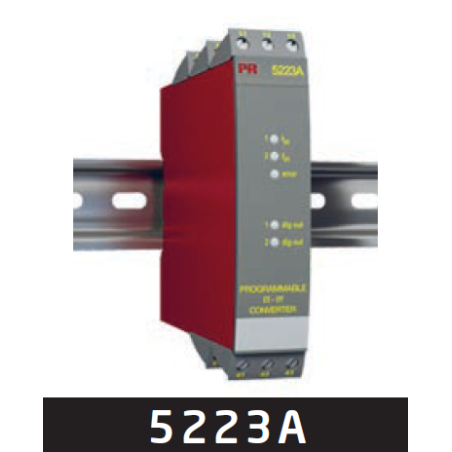

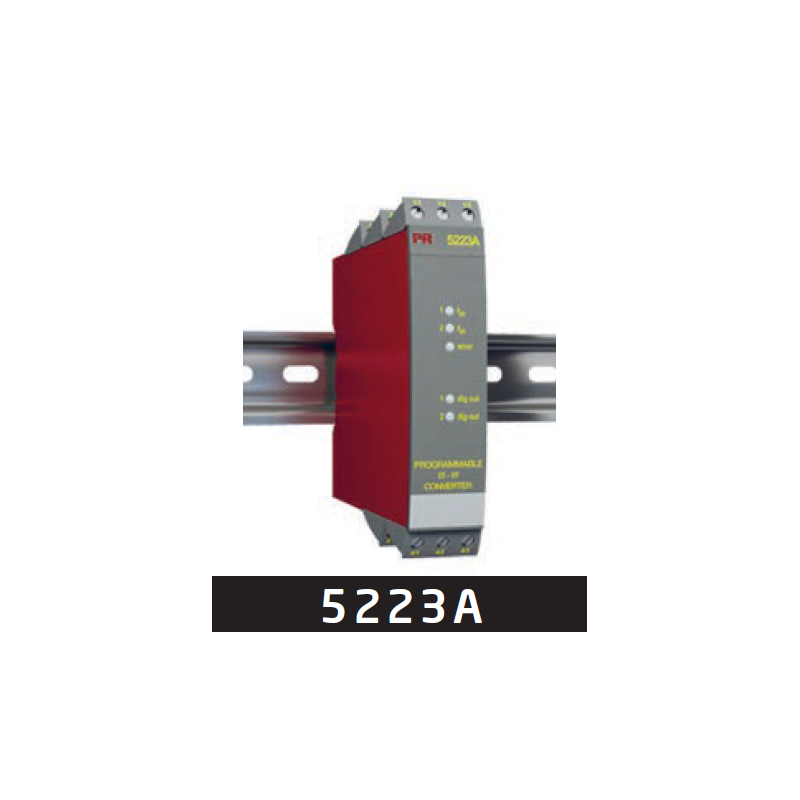

Convertor programabil f/I-f/f 5223A1

Funcții avansate

• Transmițătorul 5223 poate fi configurat cu un PC standard și unitatea de comunicații Loop Link sau poate fi livrat complet configurat. Aplicație: funcția f/I realizează conversia frecvenței în curent și tensiune.
• Funcția f/f poate fi utilizată pentru divizarea sau multiplicarea impulsurilor și drept buffer care colectează trenuri rapide de impulsuri.
• În toate funcțiile poate fi introdus un factor de scalare. Folosind ambele intrări digitale, este posibilă adunarea sau scăderea impulsurilor.
• Funcția de generator de frecvență este utilizată, de exemplu, ca bază de timp sau generator de ceas.
• Protecție la inversarea polarității intrării și alimentării.
• Semnalele de ieșire de curent și tensiune sunt separate galvanic de alimentare și intrări.
• Ieșiri digitale programabile, inclusiv opțiuni NPN, PNP sau releu.

Caracteristici tehnice

• 5 LED-uri frontale care indică intrările active f1 și f2 (nu NPN), ieșirile active Dig.out.1 și 2 și un semnal de eroare programabil.
• Ieșirea analogică de curent poate fi configurată la orice curent din domeniul 0...20 mA.
• Domeniul ieșirii de tensiune poate fi selectat între 0...10 VDC și 0...1 VDC prin intermediul jumperelor interne.
• Domeniu de intrare:
  • Frecvență: 0...20.000 Hz
  • Tipuri de senzori: NAMUR, tahogenerator, NPN, PNP, TTL, S0, contact
• Domeniu de ieșire:
  • Ieșire de curent și tensiune: 0...20 mA / 0...10 V
  • Ieșiri pe releu: 0...20 Hz
  • Ieșire NPN și PNP în regim f/f: 0...1000 Hz
  • Ieșire NPN și PNP în regim generator: 0...20.000 Hz
