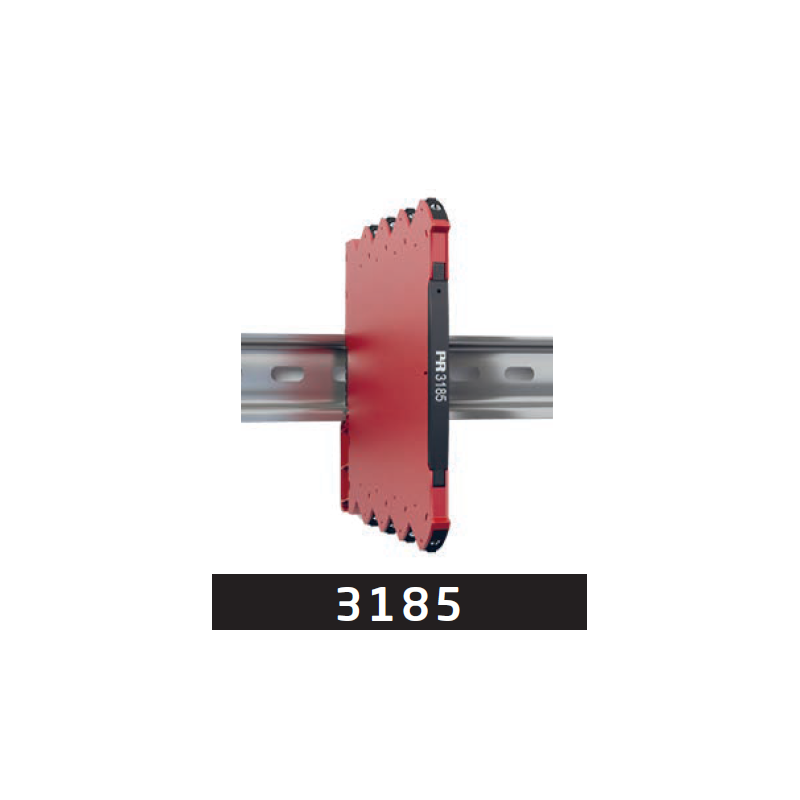

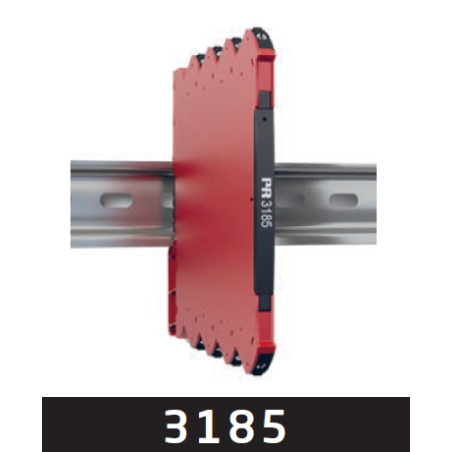

3185A2 – Izolator alimentat din buclă

Name: 3185A2 – Izolator alimentat din buclă
Brand: PR Electronics
SKU: 3185A2
Price: 1067.76 RON
Availability: InStock

1.067,76 lei

Include TVA

Preț fără TVA: 882,45 lei

Livrare gratuită în România. Pentru produsele în stoc, expediem în următoarea zi lucrătoare după confirmarea plății prin transfer bancar. Transport: maximum 2 zile lucrătoare de la expediere. Detalii livrare.

Disponibil în stoc în Iași, RO: 6 bucăți

3185A2

2: 2 canale – izolator de intrare alimentat din buclă
Izolare și conversie 1:1 a semnalelor standard de curent
Precizie excelentă și stabilitate ridicată la sarcină
Cădere redusă a tensiunii de intrare și timp de răspuns rapid
Carcasă îngustă de 6.1 mm

Descriere
Detalii

Caracteristici funcționale principale

Izolarea ridicată între 4 porturi asigură suprimarea supratensiunilor, protejează sistemul de control împotriva fenomenelor tranzitorii și a zgomotului și elimină buclele de masă.
Dispozitivul poate fi montat în zona sigură sau în zone de tip Zona 2 / Divizia 2 și este aprobat pentru aplicații navale.

Caracteristici tehnice principale

Cădere redusă a tensiunii de intrare, tipic 1.35 V + Vout.
Precizie de conversie excelentă, mai bună de 0.1% în domeniul 0…20.5 mA.
Timp de răspuns rapid < 5 ms. NAMUR NE21, NE43.
Raport semnal/zgomot excelent, > 60 dB.
Izolare galvanică ridicată de 2.5 kVAC.
Intrările și ieșirile sunt flotante și separate galvanic.
Tensiunea ieșirii este limitată la 17.5 VDC.
Domeniu larg de temperatură ambientală: -25...+70°C.

Montare / instalare

Carcasa îngustă de 6.1 mm permite montarea a până la 163 de unități pe metru.
Montare pe șină DIN cu până la 326 de canale pe metru.
Unitățile pot fi montate alăturat, orizontal și vertical, fără spațiu de aer pe o șină DIN standard, chiar și la o temperatură ambientală de 70°C.

Documentație tehnică PR 3185A2

Documente originale ale producătorului, în limba engleză:

Documentația familiei 3185 include varianta 3185A2 cu două canale. Manualul 3185V104-EN este indicat pentru dispozitive începând cu numărul de serie 221046149. Verificați numărul de serie al dispozitivului; pentru exemplarele mai vechi, consultați versiunea corespunzătoare de pe pagina producătorului.

Este PR 3185A2 potrivit pentru bucla mea 4–20 mA?

PR 3185A2 este alimentat din bucla de intrare. Înainte de comandă, verificați schema transmițătorului și a intrării PLC, tensiunea disponibilă și sarcina de ieșire. Tensiunea necesară pe intrare include căderea proprie a izolatorului și tensiunea pe sarcina de ieșire. Verificați bugetul întregii bucle, inclusiv cerințele transmițătorului și pierderile pe cablu.

Pentru verificarea compatibilității, contactați ATSEN și furnizați codurile transmițătorului și modulului PLC, schema, tensiunea sursei și sarcina. Consultați cablarea și limitele din documentația PR corespunzătoare versiunii dispozitivului.

Articole tehnice

PR 3185A2: verificați tensiunea disponibilă în bucla 4–20 mA

Cod 3185A2

In stoc 6 Produse

Fisa tehnica

Input: mA, measurement range / min. span: 0...23 mA / 1:1
Output: Load (@ current output): ≤ 600 Ω
mA, signal range / min. span: 0...23 mA / 1:1
Technical Specifications: Accuracy ±0.1% of span
Ambient temperature: -25...70°C
Channels: 2
Isolation voltage, test / operation: 2.5 kVAC / 250 VAC
Max. required power: 30 mW per channel
NAMUR NE21
Programming: No
Response time: 5 ms
Signal dynamics, input / output: Analog signal chain
Supply voltage, AC / DC: ≤ 1.25 V + (0.015 x Vout.)
Temperature coefficient ±0.01% of span / °C
Approvals: ATEX, Zone 2: Yes
CCC: Yes
DNV: Yes
EAC: yes
FM, Zone 2 - DIV 2 : Yes
IECEx, Zone 2: Yes
UKEX, Zone 2: Yes
UL 61010 / 508: Yes/No
Application guide: Active / passive input signal: Yes/No
Active / passive mA output: Yes/No
Mounting in Zone 2 / DIV 2: Yes/Yes
Signal repeater: Yes
mA / V output: Yes/No
