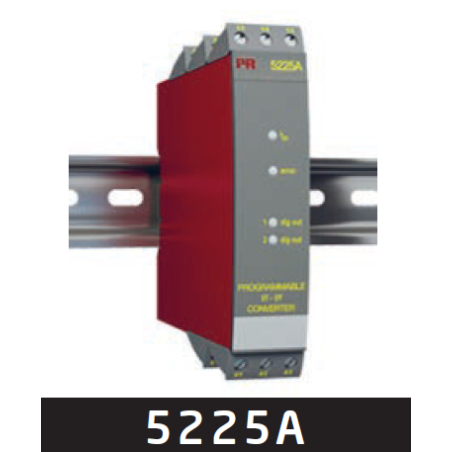

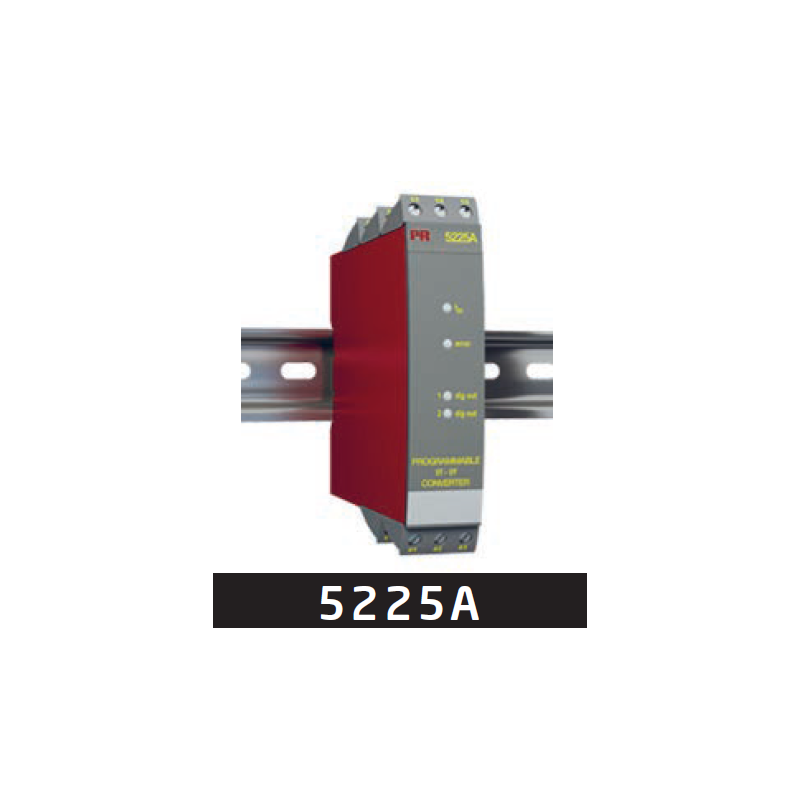

Convertor programabil f/I-f/f 5225A2
2.612,33 lei
Include TVA
Preț fără TVA: 2.158,95 lei
Livrare: 1-2 zile
Disponibil în stoc în Iași, RO: 4 bucăți
5225A2
- Ieșire: analogică + ieșire cu releu
- Condiționarea impulsurilor
- Generator de frecvență
- Funcții f/I și f/f simultane
- Ieșire analogică de curent și tensiune
- Ieșire PNP / NPN, relee opționale
- Programabil prin PC și Loop Link
Funcții avansate
- Transmițătorul 5225 poate fi configurat cu un PC standard și unitatea de comunicație Loop Link sau poate fi livrat complet configurat.
Aplicații
- Funcția f/I realizează conversia frecvenței în curent și tensiune.
- Funcția f/f poate fi utilizată pentru divizarea sau multiplicarea impulsurilor și ca buffer pentru colectarea trenurilor rapide de impulsuri.
- Funcțiile f/I și f/f simultane permit obținerea unui semnal digital de ieșire scalat împreună cu ieșirea analogică.
- Funcția de generator de frecvență este utilizată, de exemplu, ca bază de timp sau generator de ceas.
- Protecție la inversarea polarității intrării și alimentării.
- Ieșiri digitale programabile, inclusiv opțiuni NPN, PNP sau releu.
Caracteristici tehnice
- 4 LED-uri frontale care indică f în intrările active (nu NPN), ieșirile Dig.out.1 (NPN sau releu 1) și Dig.out 2 (releu 2), precum și un semnal de eroare la intrarea NAMUR.
- Ieșirea analogică de curent poate fi configurată la orice curent din domeniul 0...20 mA.
- Domeniul ieșirii de tensiune poate fi selectat între 0...10 VDC și 0...1 VDC prin utilizarea jumperelor interne.
- Domeniu de intrare:
- Frecvență: 0...20,000 Hz
- Tipuri de senzori: NAMUR, tacho, NPN, PNP, TTL, S0
- Domeniu de ieșire:
- Ieșire de curent și tensiune: 0...20 mA / 0...10 V
- Ieșiri cu releu: 0...20 Hz
- Ieșire NPN și PNP ca f/f: 0...1000 Hz
- Ieșire NPN și PNP ca generator: 0...20,000 Hz
5225A2
4 Produse
Fisa tehnica
- Input
- Hz, measurement range / min. span: 0...20 kHz / 0.001 Hz
Min. pulse width: 25 μs
Sensor type: All standard sensors - Output
- Max. output frequency: 1000 Hz
Pulse output: NPN / PNP or relays
Relays: 2 x SPST, AC: 500 VA
Sensor supply: 5...17 VDC
V, signal range / min. span: 0...10 VDC / 0.25 VDC
mA, signal range / min. span: 0...23 mA / 5 mA - Technical Specifications
- Accuracy ±0.1% of span
Ambient temperature: -20...+60°C
Channels: 1
Isolation voltage, test / operation: 3.75 kVAC / 250 VAC
Max. required power: 3.5 W
Programming: 5909 + DIP-switch
Response time: 60 ms...1000 s
Signal dynamics, input / output: - / 16 bit
Supply voltage, AC / DC: - / 19.2...28.8 VDC
Temperature coefficient ±0.01% of span / °C - Approvals
- ATEX, Zone 2 : no
CCC: no
DNV: No
EAC: yes
FM, Zone 2 - DIV 2: No
IECEx, Zone 2 : no
SIL 2 Full Assessment IEC 61508 :Yes
SIL 2, Hardware Assessment: No
UL 61010 / 508 / 913: No - Application guide
- Concurrent f/I and f/f: Yes
Digital output: Yes
Frequency to analog converter: Yes
Process signal calibration:Yes
Pulse converter / scaler: Yes
Relay output: Yes
