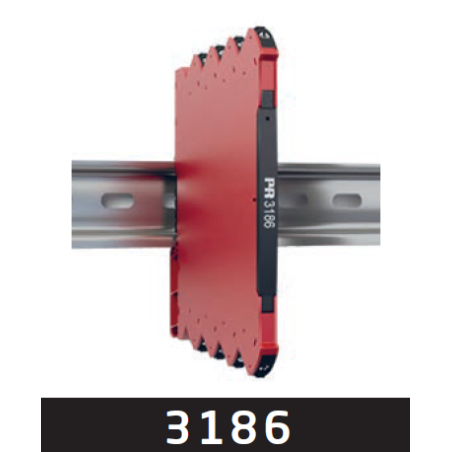

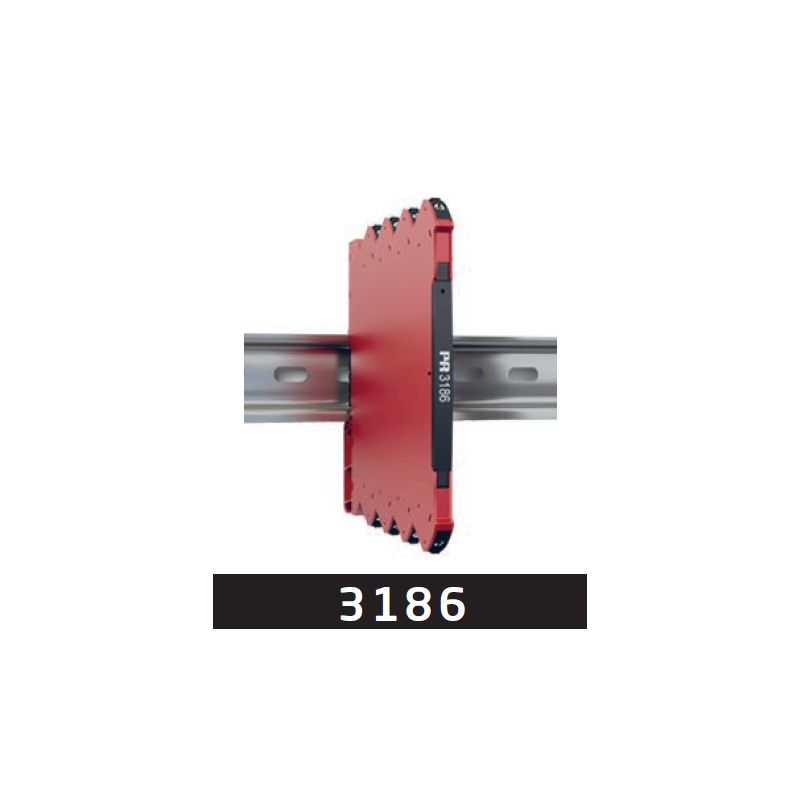

Izolator de curent cu 2 fire 3186B2

Caracteristici funcționale principale

• 3186A este un izolator 1:1 pentru transmițător cu 2 fire, alimentat din bucla de ieșire, care alimentează și măsoară semnale pasive de intrare.
• 3186B este un izolator de curent 1:1 cu 2 fire, alimentat din bucla de ieșire, care măsoară semnale active de intrare.
• Izolarea ridicată între 4 porturi asigură suprimarea supratensiunilor, protejează sistemul de control împotriva fenomenelor tranzitorii și a zgomotului și elimină buclele de masă.
• Dispozitivul poate fi montat în zona sigură sau în zone de tip Zona 2 / Divizia 2 și este aprobat pentru aplicații navale.

Caracteristici tehnice principale

• Dispozitivul este alimentat de tensiunea buclei gazdă.
• Precizie de conversie excelentă, mai bună de 0.05% în domeniul 3.8…20.5 mA.
• Timp de răspuns rapid < 5 ms.
• Domeniu larg de alimentare: 6...35 V.
• Cădere redusă de tensiune de la intrare la ieșire, tipic.
• 2.5 V (3186A). Cădere redusă la intrare ≤ 3 V (3186B), chiar și atunci când bornele de ieșire nu sunt alimentate din buclă.
• NAMUR NE21, NE43.
• Raport semnal/zgomot excelent, > 60 dB.
• Izolare galvanică ridicată de 2.5 kVAC.
• Intrările și ieșirile sunt flotante și separate galvanic.
• Domeniu larg de temperatură ambientală: -25...+70°C.

Montare / instalare

• Carcasa îngustă de 6.1 mm permite montarea a până la 163 de unități pe metru.
• Montare pe șină DIN cu până la 326 de canale pe metru.
• Unitățile pot fi montate alăturat, orizontal și vertical, fără spațiu de aer pe o șină DIN standard, chiar și la o temperatură ambientală de 70°C.
