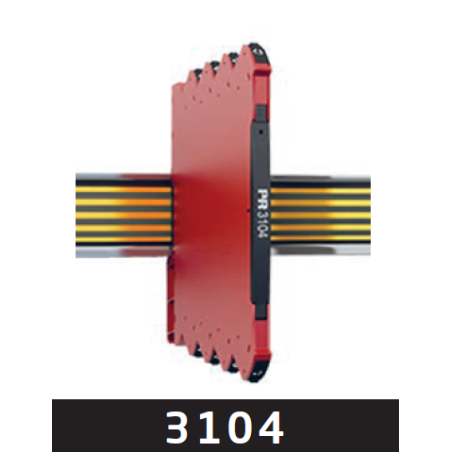

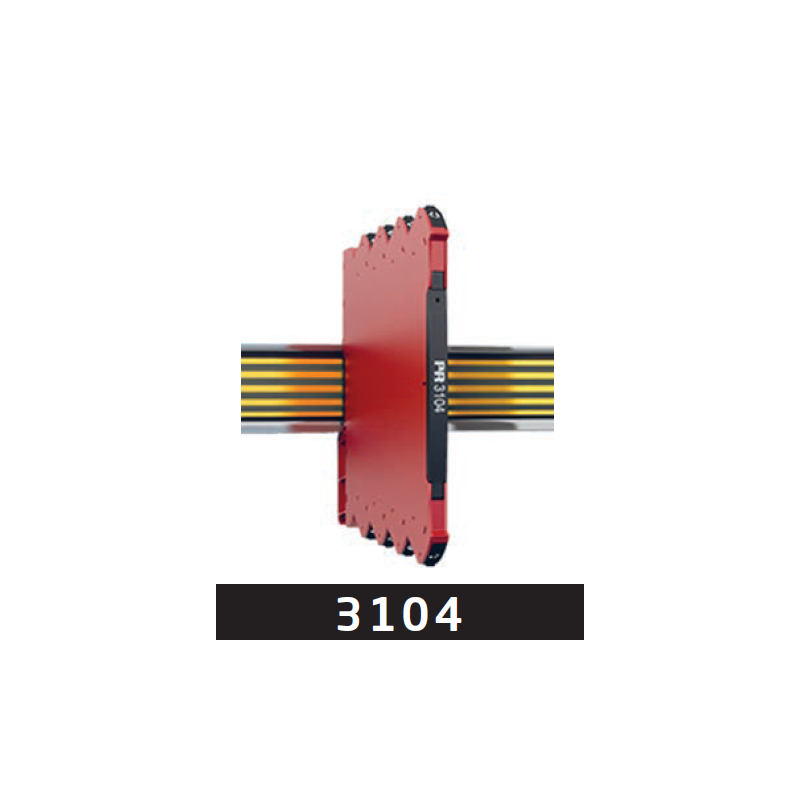

Convertor izolat 3104-N
1.161,78 lei
Include TVA
Preț fără TVA: 960,15 lei
Livrare: 1–2 zile
Stoc disponibil în Iași, RO: 4 bucăți
3104-N
- N – alimentat prin terminale
- Izolarea și conversia semnalelor DC standard
- Sursă de alimentare și izolator de semnal pentru transmițător cu 2 fire
- Alimentarea buclei >17 V
- Configurare prin comutatoare DIP
- Carcasă îngustă de 6,1 mm
Caracteristici funcționale
- Separarea galvanică a semnalelor analogice de curent și tensiune.
- O alegere competitivă din punctul de vedere al prețului și tehnologiei pentru izolarea galvanică a tuturor tipurilor de semnale către sisteme SCADA sau echipamente PLC.
- Izolația ridicată pe 3 porturi asigură suprimarea supratensiunilor, protejează sistemul de control împotriva fenomenelor tranzitorii și a zgomotului și elimină buclele de masă.
- Toate terminalele sunt protejate la supratensiune, inversarea polarității și scurtcircuit.
- Dispozitivul poate fi montat în zona sigură sau în zonele 2 / Divizia 2 și este aprobat pentru aplicații navale.
Caracteristici tehnice
- Alimentare flexibilă la 24 VDC (±30%) prin șina de alimentare sau conectori.
- Domenii de măsurare calibrate din fabrică.
- Timp de răspuns rapid < 7 ms.
- Raport semnal/zgomot excelent > 60 dB.
- Izolație galvanică ridicată de 2,5 kVAC.
- Intrările și ieșirile sunt flotante și separate galvanic.
- Un LED frontal verde indică funcționarea normală și defecțiunile.
- Domeniu larg al temperaturii ambiante: -25...+70°C.
Programare
- Configurare simplă prin comutatoare DIP.
Montare / instalare
- Carcasa îngustă de 6,1 mm permite montarea a până la 163 de unități pe metru.
- Unitățile pot fi montate alăturat, orizontal și vertical, fără spațiu de aer, pe o șină DIN standard, chiar și la o temperatură ambiantă de 70°C.
- Unitățile pot fi alimentate separat sau instalate pe șina de alimentare PR 9400.
3104-N
4 Produse
Fisa tehnica
- Input
- Reference voltage / 2-wire supply: - / 17 V
V, measurement range / min. span: 0...10.25 VDC / 4 VDC
mA, measurement range / min. span: 0...23 mA / 16 mA - Output
- Load (@ current output): ≤ 600 Ω
Load (@ voltage output): ≥ 10 kΩ
V, signal range / min. span: 0...10 VDC / 4 VDC
mA, signal range / min. span 0...23 mA / 16 mA - Technical Specifications
- Accuracy: ±0.05% of span
Ambient temperature: -25...70°C
Channels: 1
Isolation voltage, test / operation: 2.5 kVAC / 250 VAC
Max. required power: 1.2 W
NAMUR NE21
Programming: DIP-switch
Response time: 7 ms
Signal dynamics, input / output: Analog signal chain
Supply voltage, AC / DC: - / 16.8...31.2 VDC
Temperature coefficient ±0.01% of span / °C - Approvals
- ATEX, Zone 2: Yes
CCC: Yes
DNV: Yes
EAC: yes
FM, Zone 2 - DIV 2 : Yes
IECEx: Yes
UKEX, Zone 2: Yes
UL 61010 / 508: Yes/No - Application guide
- 4...20 mA Tx input : yes
Active / passive mA output: Yes/No
Buffered voltage output: Yes
Mounting in Zone 2 / DIV 2: Yes/Yes
Power rail option: Yes
Signal converter: Yes
mA / V output: Yes/Yes
