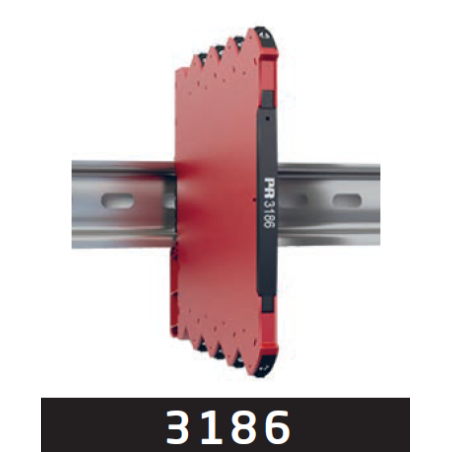

Izolator de curent cu 2 fire 3186B1
852,87 lei
Include TVA
Preț fără TVA: 704,85 lei
Livrare gratuită în România
Pentru produse în stoc: expediere în următoarea zi lucrătoare după confirmarea plății; transport în maximum 2 zile lucrătoare de la expediere.
Disponibilitate în Iași, România
3186B1
- Izolator de curent cu 2 fire și 1 canal
- Izolare și conversie 1:1 a semnalelor standard de curent
- Precizie excelentă, mai bună de 0.05% din interval
- Cădere redusă de tensiune și timp de răspuns rapid < 5 ms
- Carcasă îngustă de 6.1 mm
Caracteristici funcționale principale
- 3186A este un izolator 1:1 pentru transmițător cu 2 fire, alimentat din bucla de ieșire, care alimentează și măsoară semnale pasive de intrare.
- 3186B este un izolator de curent 1:1 cu 2 fire, alimentat din bucla de ieșire, care măsoară semnale active de intrare.
- Izolarea ridicată între 4 porturi asigură suprimarea supratensiunilor, protejează sistemul de control împotriva fenomenelor tranzitorii și a zgomotului și elimină buclele de masă.
- Dispozitivul poate fi montat în zona sigură sau în zone de tip Zona 2 / Divizia 2 și este aprobat pentru aplicații navale.
Caracteristici tehnice principale
- Dispozitivul este alimentat de tensiunea buclei gazdă.
- Precizie de conversie excelentă, mai bună de 0.05% în domeniul 3.8…20.5 mA.
- Timp de răspuns rapid < 5 ms.
- Domeniu larg de alimentare: 6...35 V.
- Cădere redusă de tensiune de la intrare la ieșire, tipic 2.5 V (3186A).
- Cădere redusă la intrare ≤ 3 V (3186B), chiar și atunci când bornele de ieșire nu sunt alimentate din buclă.
- NAMUR NE21, NE43.
- Raport semnal/zgomot excelent, > 60 dB.
- Izolare galvanică ridicată de 2.5 kVAC.
- Intrările și ieșirile sunt flotante și separate galvanic.
- Domeniu larg de temperatură ambientală: -25...+70°C.
Montare / instalare
- Carcasa îngustă de 6.1 mm permite montarea a până la 163 de unități pe metru.
- Montare pe șină DIN cu până la 326 de canale pe metru.
- Unitățile pot fi montate alăturat, orizontal și vertical, fără spațiu de aer pe o șină DIN standard, chiar și la o temperatură ambientală de 70°C.
Este PR 3186B1 potrivit pentru semnalul meu?
PR 3186B1 este un separator galvanic de curent cu un singur canal. Varianta B primește un semnal de curent activ la intrare, iar alimentarea aparatului provine din bucla de ieșire. Nu o confundați cu varianta A, destinată alimentării și măsurării unui semnal pasiv de intrare.
Documentație oficială PR electronics
Pagina oficială a familiei PR 3186 (engleză)
Consultați secțiunea Data sheet & Manuals a fabricantului pentru fișa tehnică și manual. Verificați varianta B1 și aplicabilitatea versiunii manualului la aparatul concret înainte de cablare și punere în funcțiune.
Articole tehnice
3186B1
5 Produse
Fisa tehnica
- Input
- Reference voltage / 2-wire supply: - / Vloop-2.5 VDC
mA, measurement range / min. span: 3.5...23 mA / 1:1 - Output
- mA, signal range / min. span: 3.5...23 mA / 1:1
- Technical Specifications
- Accuracy: ±0.05% of span
Ambient temperature: -25...70°C
Channels: 1
Isolation voltage, test / operation: 2.5 kVAC / 250 VAC
Max. required power: 50 mW per channel
NAMUR NE21
Programming: No
Response time: 5 ms
Signal dynamics, input / output: Analog signal chain
Supply voltage, AC / DC: - / 6...35 VDC
Temperature coefficient ±0.01% of span / °C - Approvals
- ATEX, Zone 2: Yes
CCC: Yes
DNV: Yes
EAC: yes
FM, Zone 2 - DIV 2 : Yes
IECEx, Zone 2: Yes
UKEX, Zone 2: Yes
UL 61010 / 508: Yes/No
