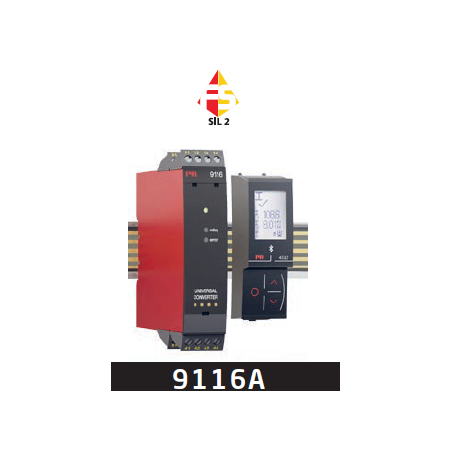

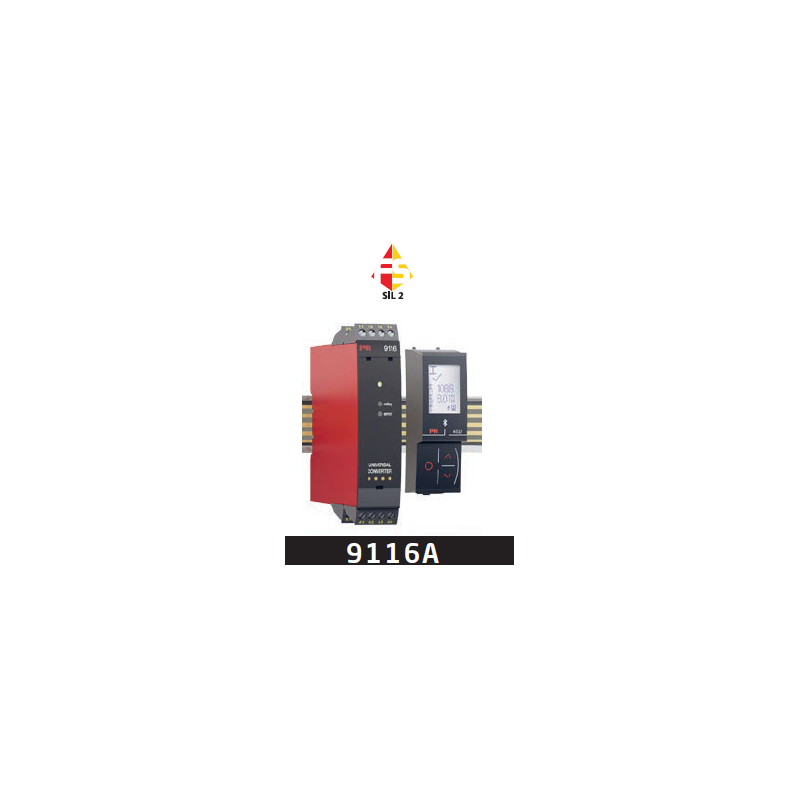

Convertor universal 9116A1
2.840,66 lei
Include TVA
Preț fără TVA: 2.347,65 lei
Livrare: 1–2 zile
Stoc disponibil în Iași, RO: 4 bucăți
9116A1
- 1: alimentare maximă a buclei 28 VDC
- Intrare pentru RTD, TC, Ohm, potențiometru, mA și V
- Alimentare pentru transmițătoare cu 2 fire
- Ieșire mA activă / pasivă și ieșire pe releu
- Poate fi alimentat separat sau instalat pe șina de alimentare PR tip 9400
- Certificat SIL 2 prin evaluare completă
Funcții avansate
- Configurare și monitorizare prin intermediul afișajului frontal detașabil (seria PR 4500); calibrarea procesului, simularea semnalului și a releului.
- Configurare avansată a releului, de exemplu prag, fereastră, întârziere, indicarea erorii senzorului și monitorizarea alimentării.
- Copierea configurației de la un dispozitiv la alte dispozitive de același tip prin intermediul afișajului frontal.
- Intrări TC cu CJC internă sau CJC externă pentru o precizie mai ridicată. Ieșire mA activă / pasivă prin aceleași două terminale.
Aplicație
- 9116A poate fi montat în zona sigură sau în zona 2 / Clasa I, Divizia 2, Grupele A, B, C, D.
- Conversia și scalarea semnalelor de temperatură, tensiune, potențiometru și rezistență liniară. Sursă de alimentare și izolator de semnal pentru transmițătoare cu 2 fire.
- Monitorizarea evenimentelor de eroare și a întreruperii cablului prin releul individual de stare și/sau printr-un semnal electronic colectiv transmis prin șina de alimentare.
- 9116A a fost proiectat, dezvoltat și certificat pentru utilizare în aplicații SIL 2, conform cerințelor IEC 61508.
- Adecvat pentru utilizarea în sisteme până la nivelul de performanță „d”, conform ISO-13849.
Caracteristici tehnice
- 1 LED frontal verde și 1 LED frontal roșu indică starea de funcționare și defecțiunile. 1 LED galben indică starea releului.
- Izolație galvanică de 2,6 kVAC între intrare, ieșire și alimentare.
Montare
- Dispozitivele pot fi montate vertical sau orizontal, fără spațiu între unitățile alăturate.
9116A1
4 Produse
Fisa tehnica
- Input
- Cold junction compensation: Internal/external
Lin. R, measurement range / min. span: 0...10000 Ω / -
Potentiometer: 10 Ω...10000 Ω
RTD, measurement range / min. span: -200...+850°C / 25°C
Reference voltage / 2-wire supply: - / 16.5 VDC
Sensor connection, wires : 2 - 3 - 4
TC types : BEJKLNRSTUW3W5Lr
V, measurement range / min. span: 0...12 VDC / 0.8 V
mA, measurement range / min. span: 0...23 mA / 16 mA - Output
- Load (@ current output): ≤ 600 Ω
Relay: 1 x SPST, AC: 500 VA
mA, signal range / min. span 0...23 mA / 16 mA - Technical Specifications
- Accuracy ±0.1% of span
Ambient temperature: -20...+60°C
Channels: 1
Isolation voltage, test / operation: 2.6 kVAC / 250 VAC
Max. required power, 1 / 2 channels: 2.1 W / -
NAMUR NE21, NE43
Programming: 4500 series devices
Response time: 0.4 / 1...60 s
Signal dynamics, input / output: 24 bit / 16 bit
Supply voltage, AC / DC: - / 19.2...31.2 VDC
Temperature coefficient ±0.01% of span / °C - Approvals
- ATEX, Zone 2: Yes
CCC / KCs: Yes
DNV: Yes
EAC: yes
FM, Zone 2 - DIV 2 : Yes
IECEx, Zone 2: Yes
INMETRO, Zone 2: Yes
SIL 2 Full Assessment IEC 61508: Yes
UKEX, Zone 2: Yes
UL 61010 / 508 / 913: Yes/No/Yes - Application guide
- 4...20 mA Tx input : yes
Active / passive current output : Yes/Yes
Analog / relay output: Yes/Yes
Lin. R / potentiometer input : yes/yes
Power rail option: Yes
Process signal calibration:Yes
mA / V / temperature input : yes/yes/yes
