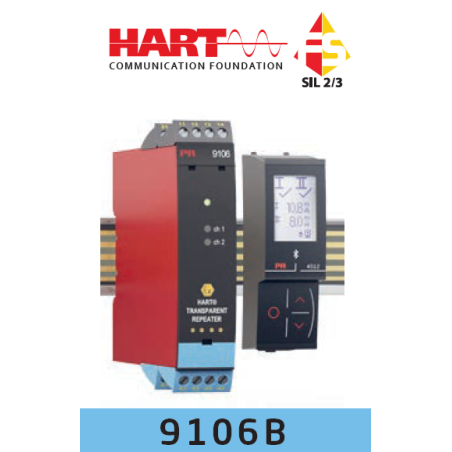

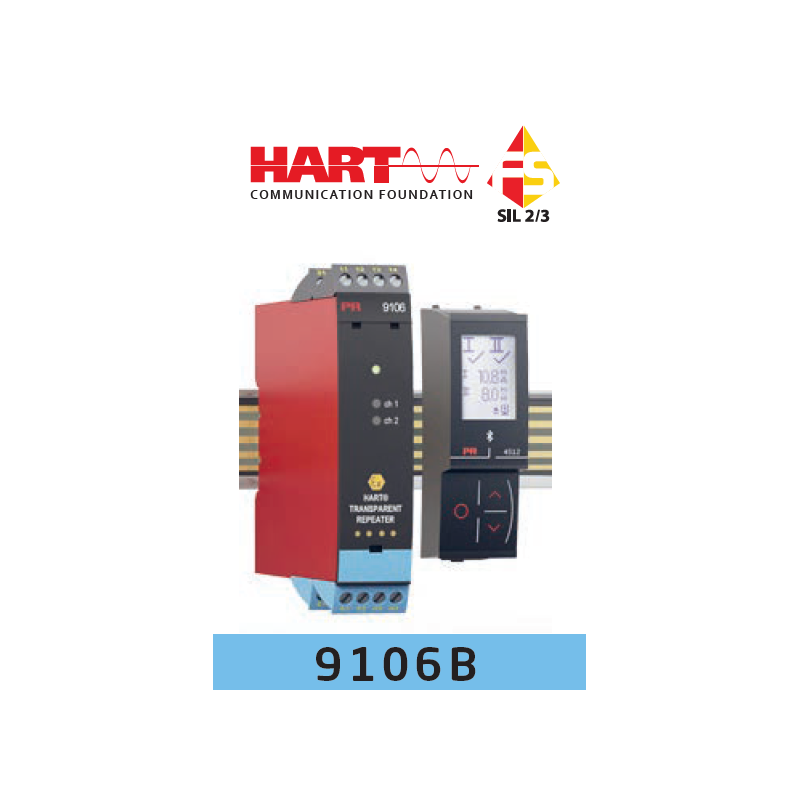

Repetor HART transparent 9106B1A
2.068,37 lei
Include TVA
Preț fără TVA: 1.709,40 lei
Livrare: 1–2 zile
Stoc disponibil în Iași, RO: 2 bucăți
9106B1A
- 1A:versiune barieră 27,5 V, unitate cu un singur canal
- Alimentare la 24 VDC prin șină de alimentare sau conectori
- Intrare mA activă și pasivă
- Ieșire activă sau pasivă prin aceleași două terminale
- Funcție splitter – 1 intrare și 2 ieșiri
- Evaluare completă SIL 3 și certificare conform IEC 61508
Aplicație
- 9106B1A este o barieră repetor izolată 1:1, cu 1 canal, pentru aplicații cu siguranță intrinsecă.
- Dispozitivul alimentează transmițătoare SMART cu 2 fire și poate fi utilizat și pentru surse de curent SMART cu 2 fire. Protocoalele HART & BRAIN sunt acceptate și transferate bidirecțional.
- 9106B poate fi montat în zona sigură sau în zona 2 / Cl. 1, div. 2 și poate primi semnale din zonele 0, 1, 2 și zonele 20, 21, 22, inclusiv minerit / Clasa I/II/III, Div. 1, Gr. A-G.
- Pentru duplicare/migrare, ieșirile pot fi transmise către două sisteme DCS/PLC/HMI diferite sau către orice sistem de monitorizare.
- În aplicații de siguranță (bucle SIL), 9106BxBx poate fi utilizat ca splitter cu următoarea configurație a ieșirilor:
- • Când 9106BxBx este utilizat într-o funcție de siguranță SIL 2, canalul 1 este folosit pentru bucla de siguranță. Canalul 2 poate fi utilizat pentru orice dispozitiv fără funcție de siguranță.
- • Pentru cerințe de siguranță mai ridicate (SIL 3), 9106BxBx poate fi utilizat ca splitter pentru bucle SIL 3. Canalele 1 și 2 sunt conectate la același PLC de siguranță, iar canalul 2 este utilizat drept canal redundant de diagnosticare (pentru informații suplimentare, consultați raportul FMEDA și manualul de siguranță).
Funcții avansate
- Afișajul detașabil PR 4500 și LED-urile frontale verde și roșu indică starea de funcționare pentru fiecare canal.
- Monitorizarea evenimentelor de eroare și a întreruperii cablului la intrare prin releul individual de stare și/sau printr-un semnal electronic colectiv transmis prin șina de alimentare.
- Ratele de defectare pentru 9106B corespund nivelului de performanță „d” conform ISO-13849.
Caracteristici tehnice
- Izolație galvanică ridicată de 2,6 kVAC.
- Timp de răspuns rapid <5 ms
- Precizie ridicată, mai bună de 0,1%.
- Alimentare pentru transmițător cu 2 fire >16 V.
Montare
- Dispozitivele pot fi montate vertical sau orizontal, fără spațiu între unitățile alăturate.
Articole tehnice
9106B1A
2 Produse
Fisa tehnica
- Input
- mA, measurement range / min. span: 3.5...23 mA / 16 mA
- Output
- mA, signal range / min. span: 3.5...23 mA / 16 mA
- Technical Specifications
- Accuracy: ±16 μA
Ambient temperature: -20...+60°C
Channels: 1
Isolation voltage, test / operation: 2.6 kVAC / 250 VAC
Max. required power, 1 / 2 channels: ≤ 1.1 W / ≤ 1.9 W
NAMUR NE21
Programming: 4500 series devices
Response time: 5 ms
Signal dynamics, input / output: Analog signal chain
Supply voltage, DC: 19.2...31.2 VDC
Temperature coefficient ±0.01% of span / °C - Approvals
- ATEX: Yes
CCC / KCs: Yes
DNV: Yes
EAC Ex: Yes
FM: Yes
IECEx: Yes
INMETRO: Yes
SIL 2/3 Full Assessment IEC 61508: Yes/Yes
UKEX: Yes
UL 61010 / 913: Yes - Application guide
- 4...20 mA Tx input : yes
AI barrier: Yes
Active / passive mA output: Yes/Yes
HART signal transparent: Yes
Power rail option: Yes
mA / V / relay output: Yes/No/No
mA / V / temperature input: Yes/No/No
