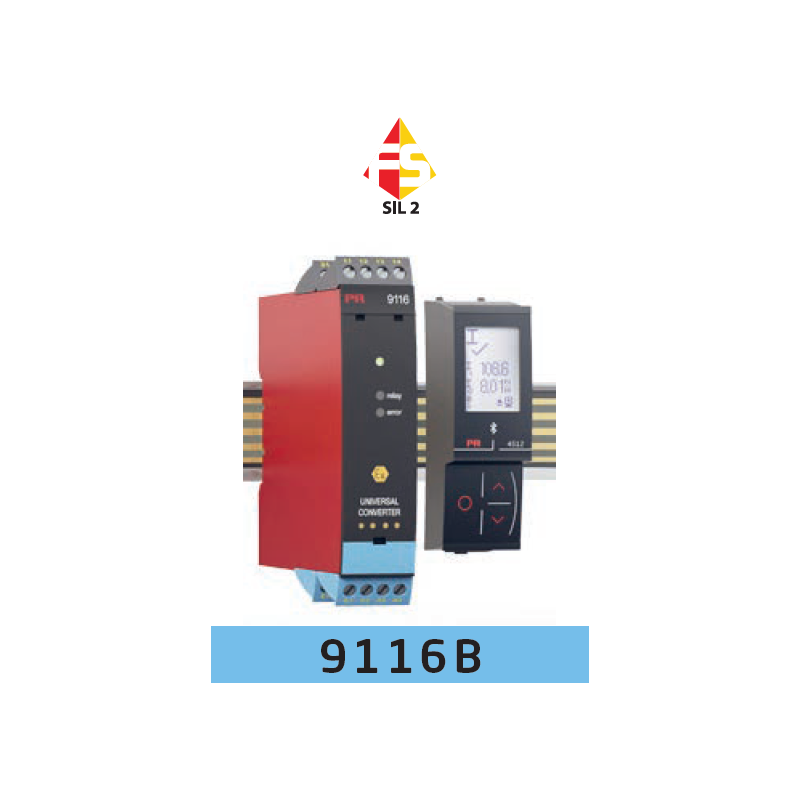

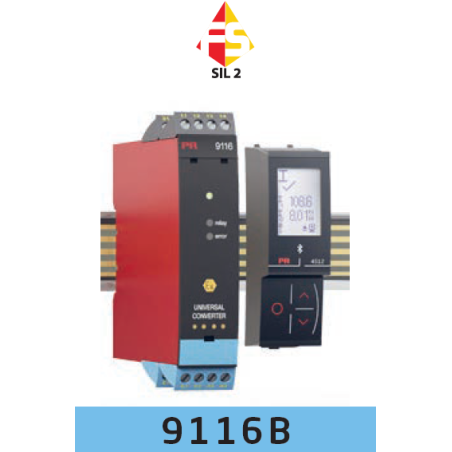

Convertor universal 9116B1
2.981,68 lei
Include TVA
Preț fără TVA: 2.464,20 lei
Livrare: 1–2 zile
Stoc disponibil în Iași, RO: 3 bucăți
9116B1
- Intrare pentru RTD, TC, Ohm, potențiometru, mA și V
- Alimentare pentru transmițătoare cu 2 fire
- Ieșire mA activă / pasivă și ieșire pe releu
- Poate fi alimentat separat sau instalat pe șina de alimentare PR tip 9400
- Certificat SIL 2 prin evaluare completă
Funcții avansate
- Configurare și monitorizare prin intermediul afișajului frontal detașabil (PR 4500); calibrarea procesului, simularea semnalului și a releului.
- Configurare avansată a releului, de exemplu prag, fereastră, întârziere, indicarea erorii senzorului și monitorizarea alimentării.
- Copierea configurației de la un dispozitiv la alte dispozitive de același tip prin PR 4500.
- Date Ex Uo reduse < 8,3 V pentru semnale de intrare active.
- Intrări TC cu CJC internă sau CJC externă pentru o precizie mai ridicată.
- Ieșire mA activă / pasivă prin aceleași două terminale.
Aplicație
- 9116B poate fi montat în zona sigură și în zona 2 / cl. 1 div. 2 și poate primi semnale din zonele 0, 1, 2 și zonele 20, 21, 22, inclusiv M1 / Clasa I/II/III, Div. 1, Gr. A-G.
- Conversia și scalarea semnalelor de temperatură, tensiune, potențiometru și rezistență liniară.
- Sursă de alimentare și izolator de semnal pentru transmițătoare cu 2 fire.
- Monitorizarea evenimentelor de eroare și a întreruperii cablului prin releul individual de stare și/sau printr-un semnal electronic colectiv transmis prin șina de alimentare.
- 9116 a fost proiectat, dezvoltat și certificat pentru utilizare în aplicații SIL 2, conform cerințelor IEC 61508.
- Ratele de defectare pentru 9116 corespund nivelului de performanță „d” conform ISO-13849
Caracteristici tehnice
- 1 LED frontal verde și 1 LED frontal roșu indică starea de funcționare și defecțiunile. 1 LED galben indică starea releului.
- Izolație galvanică de 2,6 kVAC între intrare, ieșire și alimentare.
Montare
- Dispozitivele pot fi montate vertical sau orizontal, fără spațiu între unitățile alăturate.
9116B1
3 Produse
Fisa tehnica
- Input
- Lin. R, measurement range / min. span: 0...10000 Ω / -
Potentiometer: 10 Ω...10000 Ω
RTD, measurement range / min. span: -200...+850°C / 25°C
Sensor connection, wires : 2 - 3 - 4
TC types : BEJKLNRSTUW3W5Lr
V, measurement range / min. span: 0...12 VDC / 0.8 V
mA, measurement range / min. span: 0...23 mA / 16 mA - Output
- Relay: 1 x SPST, AC: 500 VA
mA, signal range / min. span 0...23 mA / 16 mA - Technical Specifications
- Accuracy ±0.1% of span
Ambient temperature: -20...+60°C
Channels: 1
Isolation voltage, test / operation: 2.6 kVAC / 250 VAC
Max. required power, 1 / 2 channels: 2.1 W / -
NAMUR NE21, NE43
Programming: 4500 series devices
Response time: 0.4 / 1...60 s
Signal dynamics, input / output: 24 bit / 16 bit
Supply voltage, DC: 19.2...31.2 VDC
Temperature coefficient ±0.01% of span / °C - Approvals
- ATEX: Yes
CCC / KCs: Yes
DNV: Yes
EAC Ex: Yes
FM: Yes
IECEx: Yes
INMETRO: Yes
SIL 2/3 Full Assessment IEC 61508: Yes/No
UKEX: Yes
UL 61010 / 913: Yes - Application guide
- 4...20 mA Tx input : yes
AI barrier: Yes
Active / passive mA output: Yes/Yes
Power rail option: Yes
Process signal calibration:Yes
mA / V / relay output: Yes/No/Yes
mA / V / temperature input : yes/yes/yes
