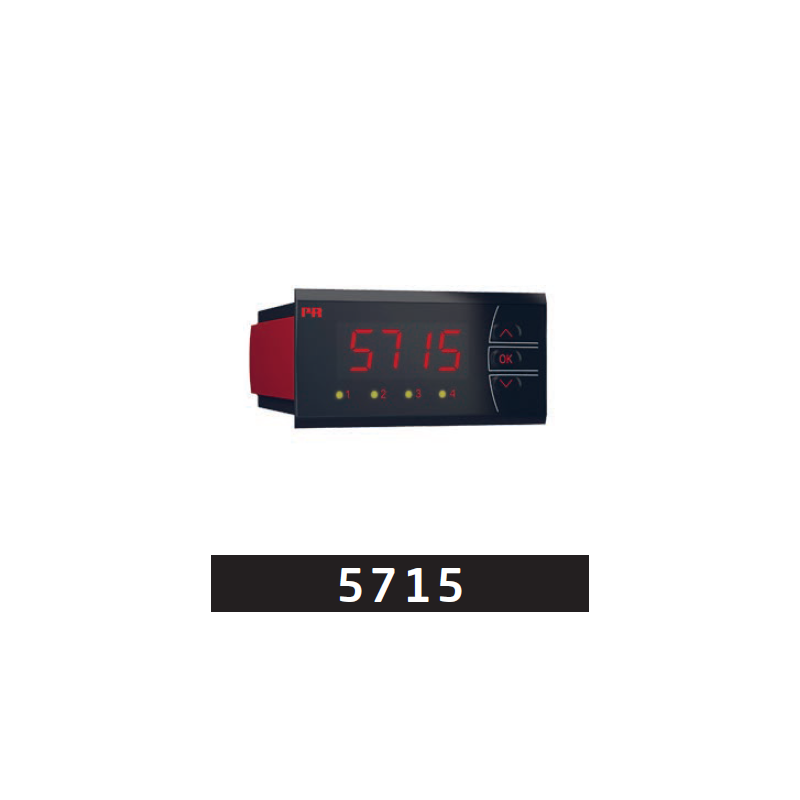

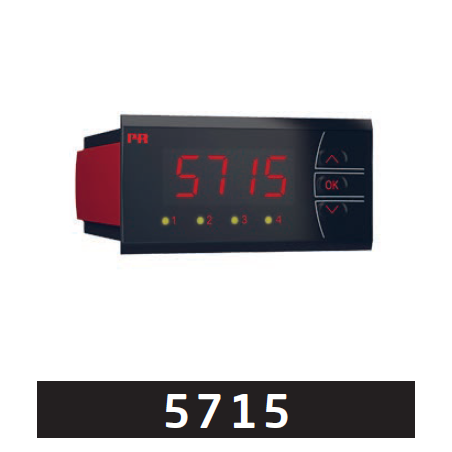

Indicator LED programabil 5715B

Aplicație

• Afișaj pentru citirea digitală a semnalelor de curent / tensiune / rezistență / temperatură sau ale unui potențiometru cu 3 fire.
• Controlul procesului cu 4 perechi de relee comutatoare fără potențial și ieșire analogică.
• Pentru controlul nivelului în rezervoare, cu posibilitatea liniarizării definite de client, care asigură măsurarea și controlul corect al nivelului în rezervoare neliniare.

Caracteristici tehnice

• Indicator LED cu 4 cifre și caractere cu 14 segmente, de 13,8 mm. Valoarea maximă afișată este -1999...9999, cu punct zecimal programabil și indicarea stării PORNIT / OPRIT a releului.
• Toți parametrii standard de funcționare pot fi ajustați pentru orice aplicație prin intermediul tastelor funcționale frontale. Când programarea este realizată prin intermediul unui PC și al programului de configurare PReset, sunt disponibile opțiuni suplimentare de configurare, precum liniarizarea definită de client și semnale speciale de intrare.
• Textele de ajutor în opt limbi pot fi selectate printr-un element de meniu.
• Un element de meniu permite utilizatorului să reducă timpul de testare a instalației pentru ieșirile de releu prin activarea / dezactivarea fiecărui releu independent de semnalul de intrare.
• Izolare galvanică de 2,3 kVAC între intrare, ieșire și alimentare.

Montare / instalare

• Pentru montare pe partea frontală a panoului. Garnitura de cauciuc inclusă trebuie montată între decupajul panoului și partea frontală a afișajului pentru a obține gradul de protecție IP65 (tip 4X). Pentru protecție suplimentară în medii extreme, PR 5715 poate fi livrat cu un capac special proiectat, rezistent la stropire, ca accesoriu.
