Monitorizarea conveiorului: viteză, debit și volum transportat

Postare ATSEN din 2026-09-24

Cât material transportă banda acum? Dar pe durata unui schimb?
Viteza benzii, debitul instantaneu și cantitatea totală răspund unor întrebări diferite.

Pornind de la articolul PR electronics despre semnalele de impuls, iată o configurație pentru monitorizarea unui conveior:

VEGAPULS C21 măsoară fără contact înălțimea stratului de material. Unul sau mai multe traductoare radar, în funcție de lățimea benzii și profilul încărcăturii, furnizează datele pentru estimarea secțiunii ocupate:
VEGAPULS C21

Senzorul inductiv PR 8343 detectează trecerea reperelor metalice solidare cu rola de măsurare. Frecvența impulsurilor, scalată după geometrie, permite determinarea vitezei benzii:
PR 8343 — pagina produsului nu este publică

PR 4225A convertește frecvența în semnal 4…20 mA proporțional cu viteza:
PR 4225A

Modulul PR 4511, montat pe aparatul PR compatibil, adaugă afișaj local detașabil și comunicație Modbus RTU prin RS-485 pentru citirea pe PC:
PR 4511

Fiecare radar necesită un canal de achiziție 4…20 mA separat. Legătura la PC cere o interfață RS-485 și configurarea registrelor.

În ATSEN Optimetria, operatorul poate urmări:
• viteza benzii, în m/s;
• debitul volumic instantaneu calculat, în m³/h;
• volumul transportat, totalizat în timp, în m³.
ATSEN Optimetria

Debitul rezultă din secțiunea estimată × viteza benzii; totalul, din integrarea debitului în timp. Geometria și calibrarea aplicației contează. Pentru tone/oră este necesară și densitatea aparentă a materialului.

Fotografia de catalog ilustrează familia PR 4225. Capturile Optimetria prezintă registrele și schema de conexiuni pentru varianta 4225A.

În aplicația voastră, ce este mai greu de urmărit: variațiile debitului sau cantitatea transportată pe schimb?

Consultați componentele și articolul-sursă:
https://lnkd.in/ds4sQpKD

Pentru revânzători și integratori: discountul se activează manual după crearea contului, contact și confirmarea statutului.

#BenziTransportoare #DebitVolumic #InstrumentațieDeProces #ModbusRTU

Fotografie de catalog a familiei PR 4225 pe șină DIN, cu un afișaj frontal detașabil prezentat alături. Imaginea de familie ilustrează varianta B; aplicația descrisă folosește varianta A.

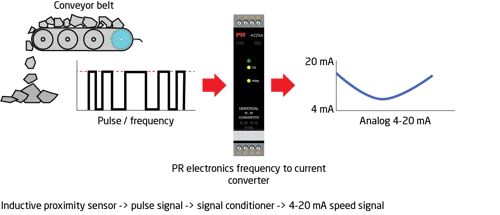

Schema PR electronics din articol: bandă transportoare, impulsuri de la senzor, convertor PR și reprezentarea semnalului de viteză. Schema nu include radarele sau totalizarea volumului.

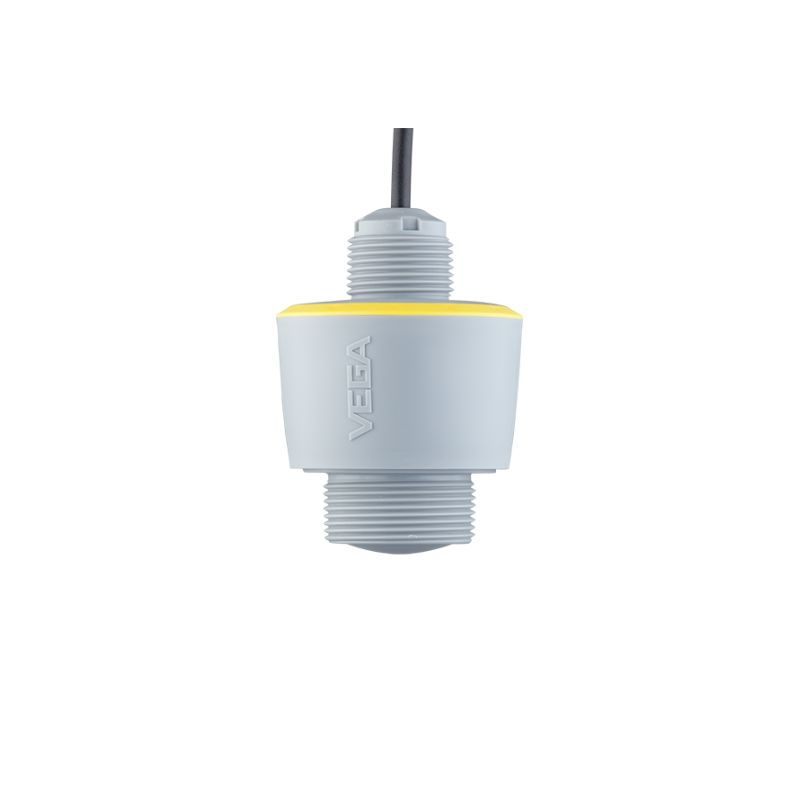

Traductor radar de nivel VEGAPULS C21, cu carcasă gri, capac galben și ieșire axială a cablului.

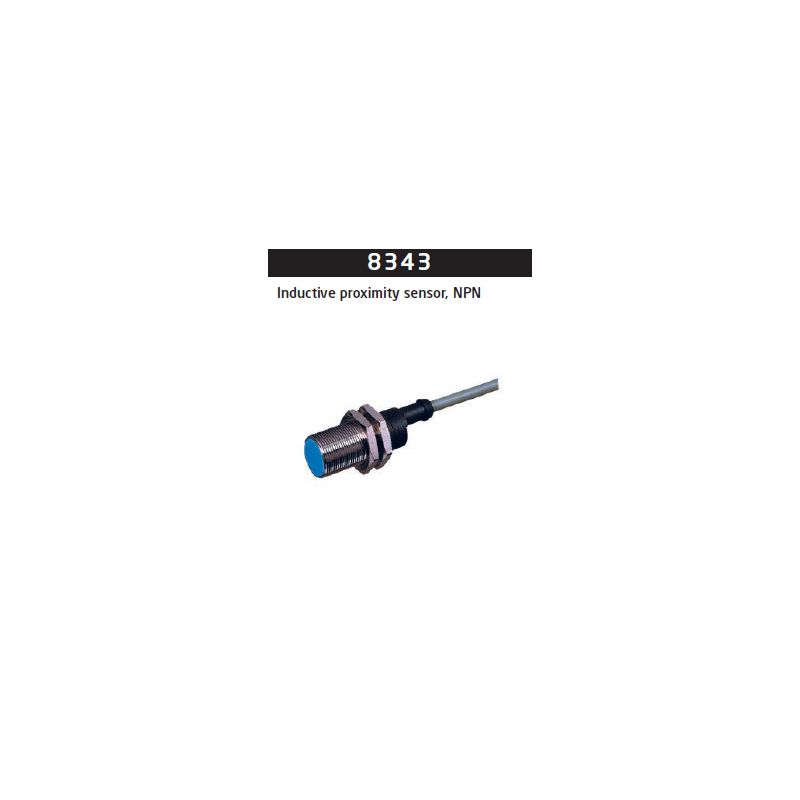

Senzor inductiv cilindric PR 8343, cu corp metalic filetat, față albastră de detecție și cablu, în fotografia oficială ATSEN.

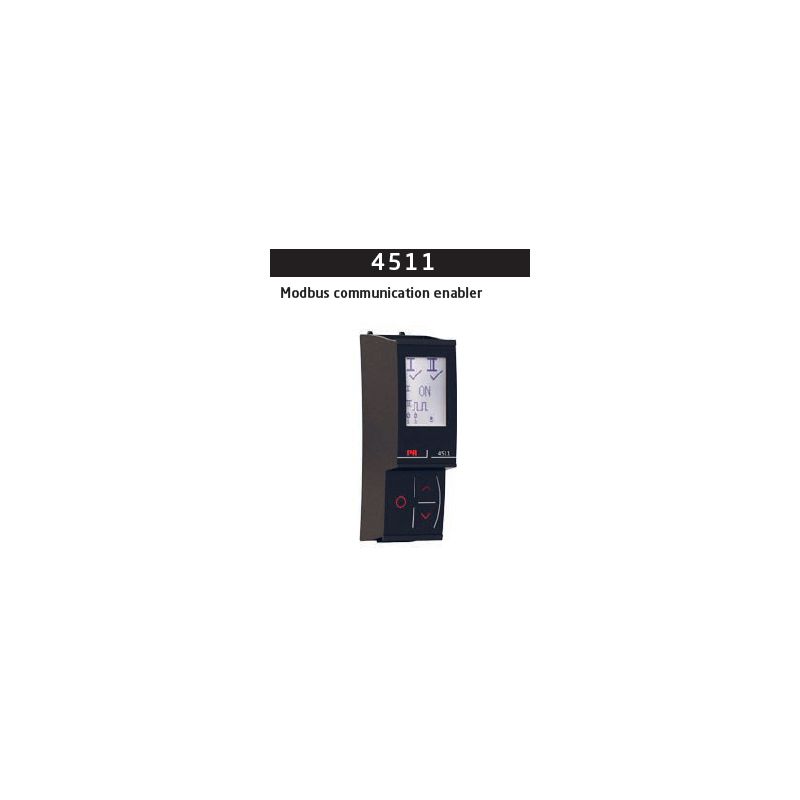

Modul frontal PR 4511, cu afișaj și trei butoane de operare, în fotografia oficială de pe pagina ATSEN.

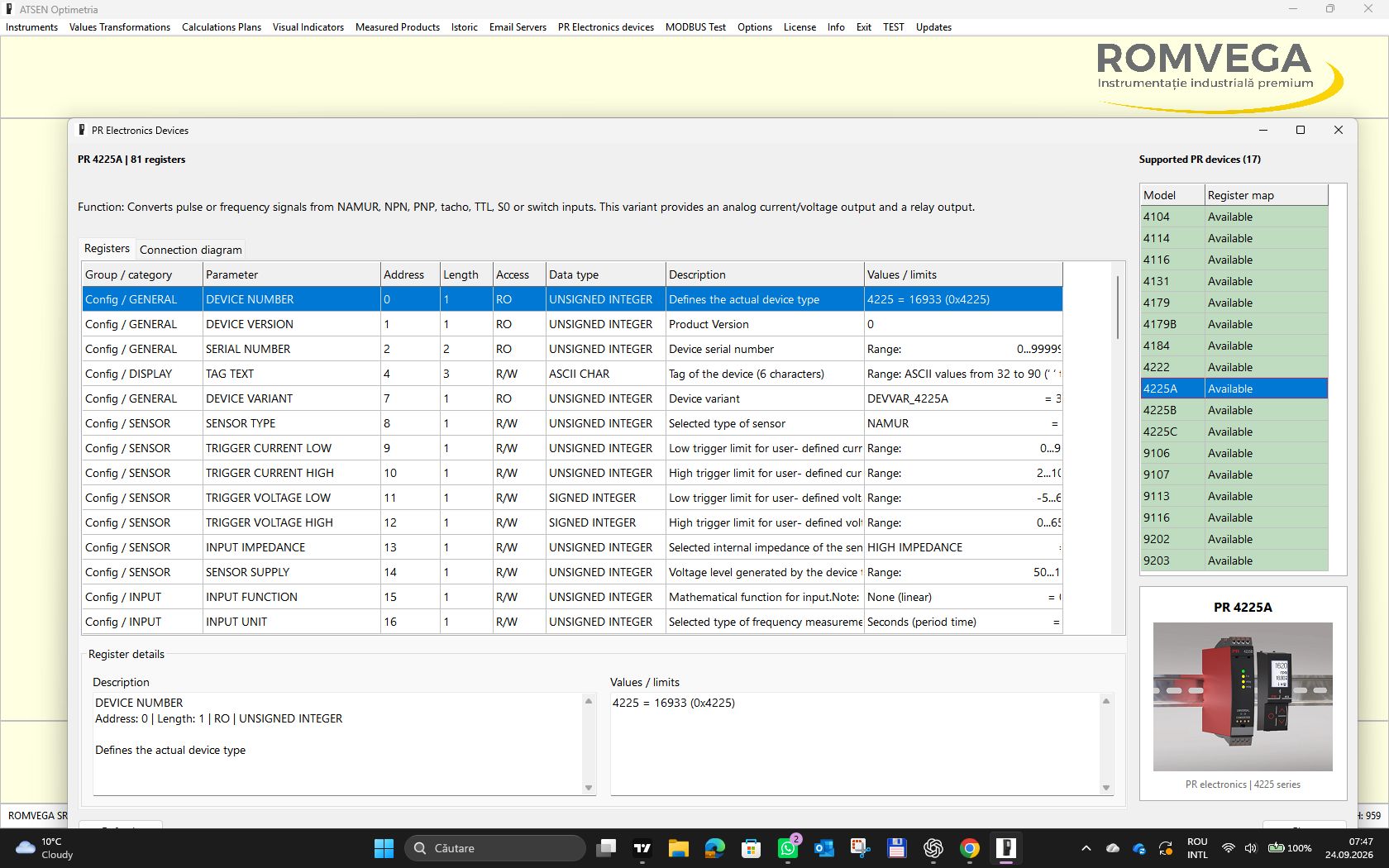

ATSEN Optimetria: fila Registers pentru PR 4225A, cu adrese, tipuri de date, drepturi de acces și descrieri ale registrelor.

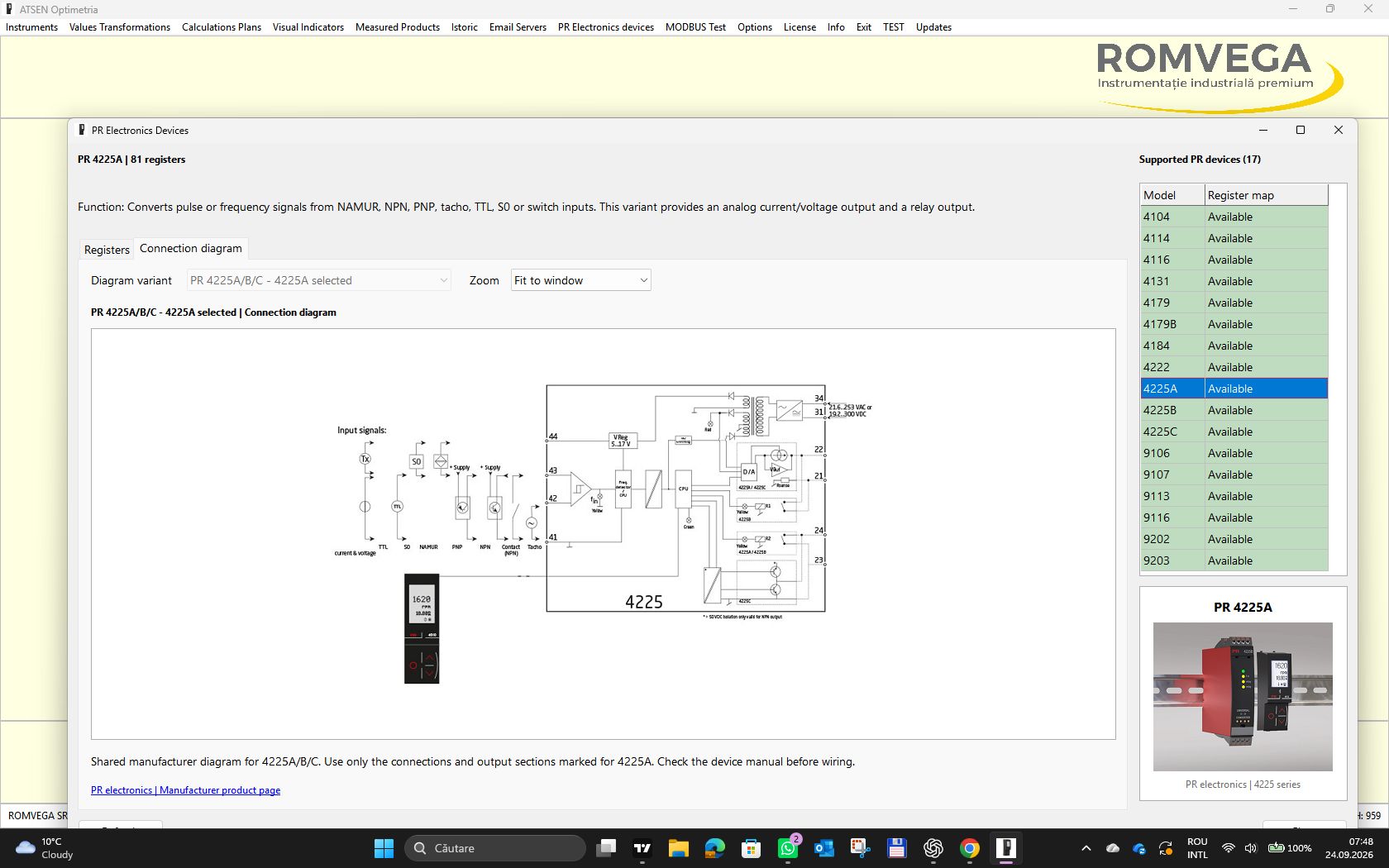

ATSEN Optimetria: schema de conexiuni a familiei PR 4225, cu varianta 4225A selectată și fotografia aparatului în dreapta.

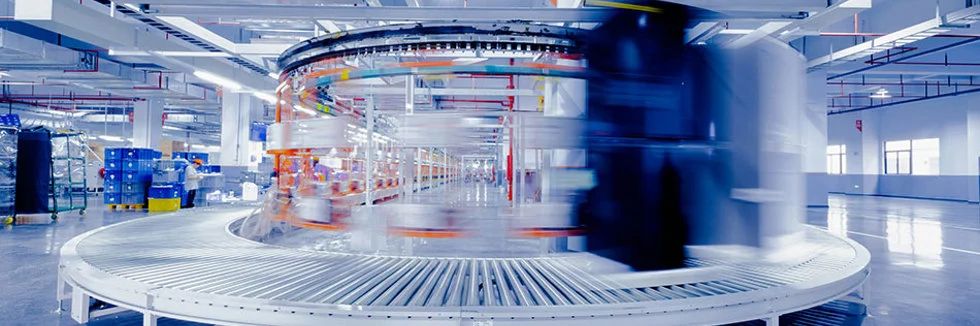

Fotografie din articolul PR electronics: instalație industrială cu bandă transportoare circulară cu role și recipiente în mișcare.
